EL5xxx | EtherCAT 端子模塊,位置測量
很多自動化應用都要求通過絕對或增量位移測量系統進行高速計數以及位置檢測。倍福通過 EL5xxx 系列 EtherCAT 端子模塊為實現位置和位移/角度測量領域的精確測量任務提供了合適的解決方案。
您也可以撥打電話:13668033534
很多自動化應用都要求通過絕對或增量位移測量系統進行高速計數以及位置檢測。倍福通過 EL5xxx 系列 EtherCAT 端子模塊為實現位置和位移/角度測量領域的精確測量任務提供了合適的解決方案。
優(yōu)勢:
通道密度和功能范圍具有精細可擴展性
集成傳感器電源
由于功能眾多,可以為即便是復雜的系統實施簡單的自動化解決方案
通過分布式時鐘功能同步位置值與其它進程
應用領域:
位置、轉速和速度測量
運動控制應用中的定位任務
計件
絕對位置檢測

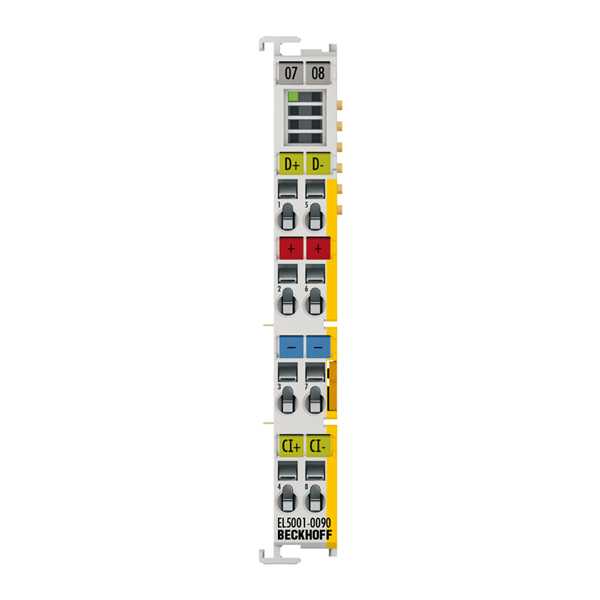

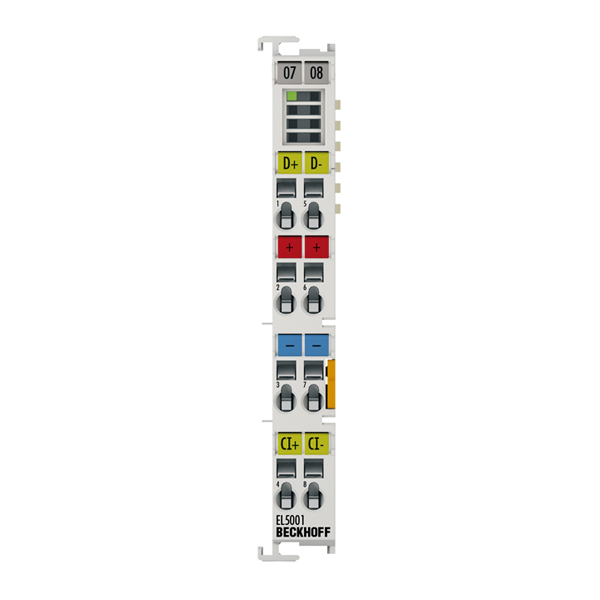

EL5xxx 可以分析來自直線和旋轉編碼器、測頭以及位置測量系統和帶 SSI(同步串行接口)、EnDat-2.2 或 BISS-C 接口的絕對編碼器中的信號。很多模塊都集成了一個傳感器電源。各種參數化選項允許連接和分析所有標準的單圈和多圈傳感器。此外,它還可以分析感應式位移測量傳感器,包括 LVDT 測量探頭和半橋式測量探頭或 RVDT 型感應式角位移傳感器。

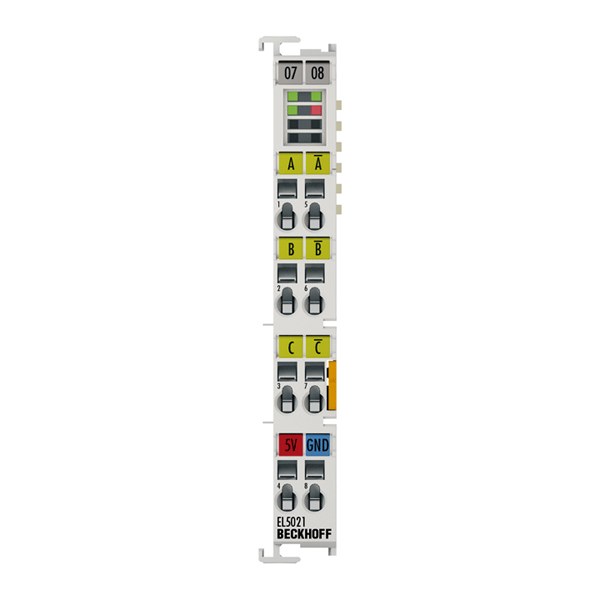

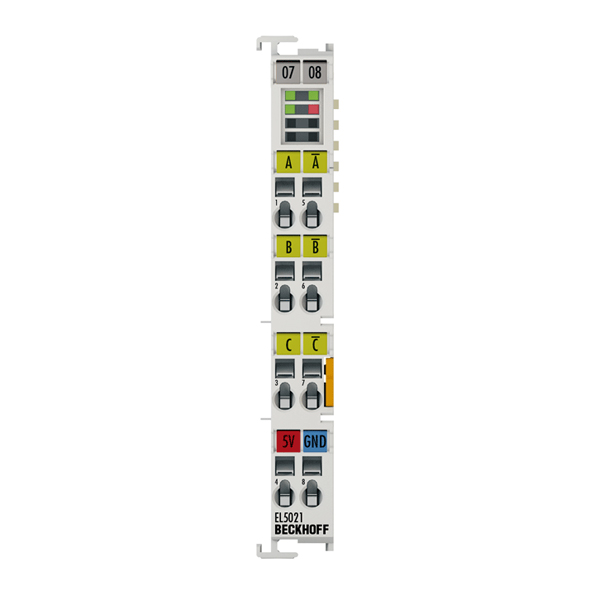

增量位置檢測
此外,它還可以分析 SinCos 1 Vss 信號、RS422 差分信號、TTL 或集電極開路的 5 V 單端信號,以及 24 V HTL 編碼器信號。24 V 數字量輸入可用于存儲、禁用和設置計數器值。諸如微增量、時間戳和超采樣等功能也能實現精確的位置檢測。EtherCAT 的分布式時鐘功能確保位置值與其它進程的精確同步。
防爆應用,增量位置檢測
ELX51xx 系列 EtherCAT 端子模塊能夠直接連接危險區(qū) 0/20 和 1/21 區(qū)的本質安全型增量編碼器。
