搭載 AMD Ryzen? 處理器（最高四核）的嵌入式控制器

CX2033 和 CX2043 DIN 導軌安裝式嵌入式控制器屬于 CX2000 產品系列，搭載的是 AMD Ryzen? 處理器。

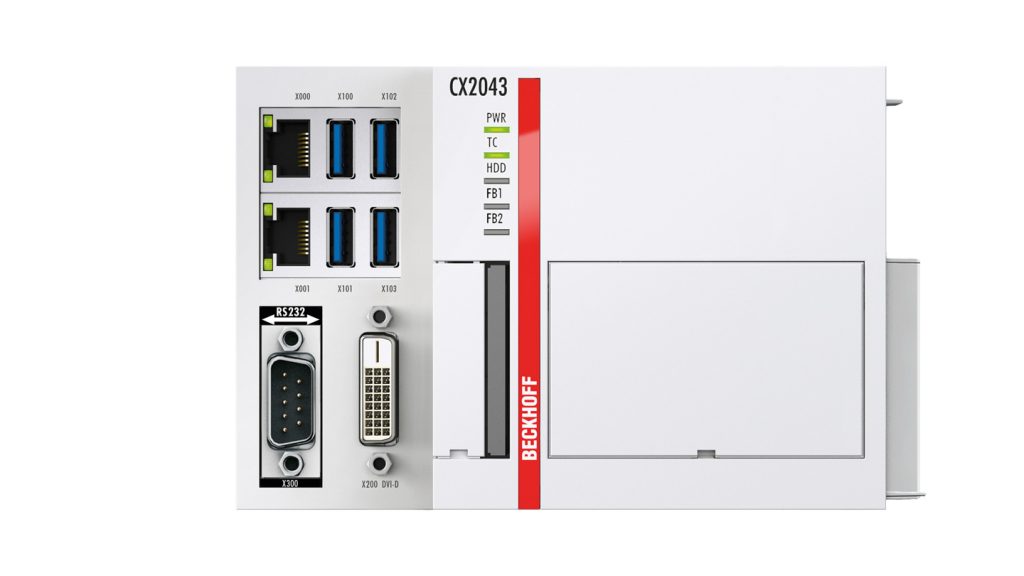

CX2033 搭載時鐘頻率為 2.3 GHz 的 AMD Ryzen? V1202B 雙核處理器，而 CX2043 搭載的則是時鐘頻率為 3.35 GHz 的 AMD Ryzen? V1807B 四核處理器。

CX20x3 系列主要特點包括：

• 搭載高性能多核處理器
• CPU 中集成的 AMD GPU 具有強大的 2D/3D 圖形性能
• 8 GB RAM（可擴展）
• 出色的實時特性（低延遲和低抖動）
• 先進的 32 位或 64 位操作系統
• 全方位支持 TwinCAT 2 和 TwinCAT 3
• 與現有的 CX2000 模塊和組件在機械結構和電子元器件上兼容

CPU 模塊標配包括 2 個獨立的千兆以太網接口和 4 個 USB 3.1 Gen.2 接口?？稍诔鰪S前靈活選擇配備 2 個端口、1 個 DVI-D 接口，以及 1 個多選項接口，用于擴展總線接口（如串口，現場總線接口或者第二個視頻接口）。

整個 CX2000 系列都采用模塊化設計，具有高可擴展性。最低配置包含一個基本 CPU 模塊和一個集成 I/O 接口的（CX2100-0xxx）電源模塊，可以直接插接所有系列的 K-bus 端子模塊或 EtherCAT 端子模塊。CX2000 系列的其它組件可通過基本 CPU 模塊兩側的多針端子連接。系統組件是可串聯連接的模塊，寬度為 22 mm 或 22 mm 的數倍寬。

對于電源模塊的選配，可以選擇帶電氣隔離型或者不帶電氣隔離的電源模塊，以及不同功率（瓦特）和不同的 UPS 方案的電源模塊。所有電源模塊都配備有高亮、無眩光 LCD 顯示屏，分兩行（每行 16 個字符）顯示狀態信息。亦可通過編寫應用程序使顯示器顯示本項目中特定的文本。

EtherCAT 用作高速 I/O 系統

嵌入式控制器的開發是以與 EtherCAT 實現高效交互為宗旨，因此，每臺 CX2000 控制內集成一個 EtherCAT 主站，該主站直接連接和識別控制器右側插接的 EtherCAT I/O 模塊，該主站在需要時也可自動切換到 K-bus 端子模塊系統。

基本 CPU 模塊的 2 個以太網端口既可以用于連接標準 IT 設備，也可以用作額外的 EtherCAT 主站接口。如果與 EtherCAT 和 TwinCAT 結合起來使用，則可以實現微秒級的超高速控制過程（XFC 極速控制技術）。

可以將兩個獨立的千兆以太網口中的一個用作冗余端口，以實現 EtherCAT 線纜冗余。此外，配備多選接口中的第二個 EtherCAT 接口 的多個智能控制器可以通過 EtherCAT 網絡進行同步。

PLC、運動控制、插補和可視化

CX20x3 是一款 DIN 導軌安裝式工業 PC，可與 TwinCAT 軟件結合使用，具有與大型工業 PC 相同的功能。多核 CPU 結合 TwinCAT 3，能夠?qū)?PLC 任務可被分配給多個核，從而大大提高了性能。同樣，它可以充分利用所有 TwinCAT 運動控制功能：理論上最多可以控制 256 根軸，并且除了簡單的點到點運動外，它還可以執行“電子齒輪箱”、“電子凸輪”和“飛鋸”等更為復雜的多軸功能。由于 CX20x3 搭載的是高性能處理器，因此它也能夠?qū)崿F(xiàn) 3D 插補軌跡運動和復雜的軸運動。

特別重要的一點是，CX20x3 系列繼續支持（32 位）TwinCAT 2；但該設備系列可以隨時升級到更先進的（64 位）TwinCAT 3。

對于 TwinCAT 2 和 TwinCAT 3，除了執行實時任務控制以外，TwinCAT 實時內核還能夠確保為用戶界面（HMI）留出足夠的時間。集成在 CPU 中的圖形內核的高性能滿足了高級用戶界面的可視化需求。

CX20x3 系列嵌入式控制器也有未安裝操作系統和無 TwinCAT 的型號可提供。

該系列控制器可以在 -25 …+60 °C 的寬溫范圍內運行，能夠應用于極端氣候環境。
