適用于各種應用場合的面板型 PC

倍福是基于 PC 的控制技術的先驅者之一：第一套 PC 控制系統早在 1986 年就已交付使用。倍福將其幾十年來積累的深厚專業技術和知識融入到工業 PC 技術中，打造出多款高品質的工業 PC 產品，并在全世界范圍內得到成功應用。

在工業 PC 的開發和設計方面，倍福產品理念的重要特點就是使用先進的、高性能的組件和處理器：因此，倍福工業 PC 往往融合了技術市場中的新技術和新產品。對于工業領域以及消費品領域出現的每一項新技術，倍福都會對其潛在的工業應用進行測試，并根據具體情況進行調整、優化和整合。CP2xxx 和 CP3xxx 系列設備就是采用了先進的多點觸控技術的典型范例。從 2007 年開始，先進的觸摸屏技術已經在消費電子市場上得到了廣泛應用，而自 2011 年起，倍福就一直堅持將該項技術的優勢整合到面板型 PC 產品中，提供先進、直觀的設備和系統操作選項。倍福通過整合相應的基礎技術，使得電容式觸摸屏技術的功能原理在可用性、抗干擾性、機械穩定性和外形尺寸等方面都適合于工業應用。CP2xxx 和 CP3xxx 系列產品很好地說明了先進的消費電子技術如何在工業環境中獲得成功應用。

最新的 PC 技術和控制組件長期可供貨性之間的平衡

倍福面板型 PC 采用先進的工業 PC 技術，具有多種外觀和樣式，并可安裝 TwinCAT 自動化軟件，是廣泛多樣的自動化任務的核心，比如設備控制、過程控制和物流系統控制、設備部件的聯網、數據采集以及圖像處理?；?PC 的控制技術可為傳統的控制任務提供出色的可擴展性性和靈活性，因此，它也逐漸替代了硬件 PLC，得到廣泛應用。

先進的多點觸控操作應用場景

在數字化技術的普及應用過程中，先進的多點觸控操作應用場景已經成為工業應用中不可或缺的一部分。設備操作人員希望他們的設備或系統能夠與智能手機和平板電腦一樣，采用人性化設計。2012 年底，倍福成為首批完善了先進的多點觸控技術的自動化公司之一，并率先將此項技術應用于 CP2xxx 和 CP3xxx 系列面板型 PC 和控制面板中。今天，倍?？梢詾榭蛻籼峁┒嗫畈煌拿姘逍?PC 和控制面板：

• 尺寸 7 到 24 英寸
• 4:3 或?qū)捚粮袷?/li>
• 可選擇包括 ARM Cortex、Intel Atom? 處理器或最新的多核 Intel^? Core-i 處理器等 PC 技術
• 適合控制柜安裝或安裝臂安裝的型號
• 可選擇配備 CFast 卡、M.2 固態硬盤或 2.5 英寸固態硬盤等先進的存儲技術
• 標準型號或定制型號

多點觸控技術

倍福采用的多點觸控傳感器都是獨家生產，可以滿足機械穩定性、惡劣的工況條件、精確操作和優雅設計等方面的高要求。除了現代寬屏格式外，還可長期提供傳統的 4：3 格式。這樣可以為用戶的投資安全提供有力保障。控制器使用的主板全部都由倍福自主研發和生產，從而構成一套完整、性能穩健的控制系統，即使在惡劣環境中也能確保很高的操作舒適性。

完全匹配的 PC 硬件

倍福憑借自己積累多年的專業知識自主開發和生產主板，其控制面板既可用作純顯示設備（HMI），也可用作完整的面板型 PC。因此，倍?？梢蕴峁╈`活、高性能且可長期供貨的硬件平臺，為用戶創造競爭優勢。除了自主研發生產硬件產品之外，倍福還憑借其在微軟操作系統方面擁有的豐富專業知識自主開發 BIOS 和超緊湊的 TwinCAT/BSD 操作系統。

不同的產品系列適用于不同的應用，例如：

• CP26xx 系列“經濟型”面板型 PC
• CP27xx 系列控制柜式面板型 PC 適用于中等規?？刂迫蝿?wù)

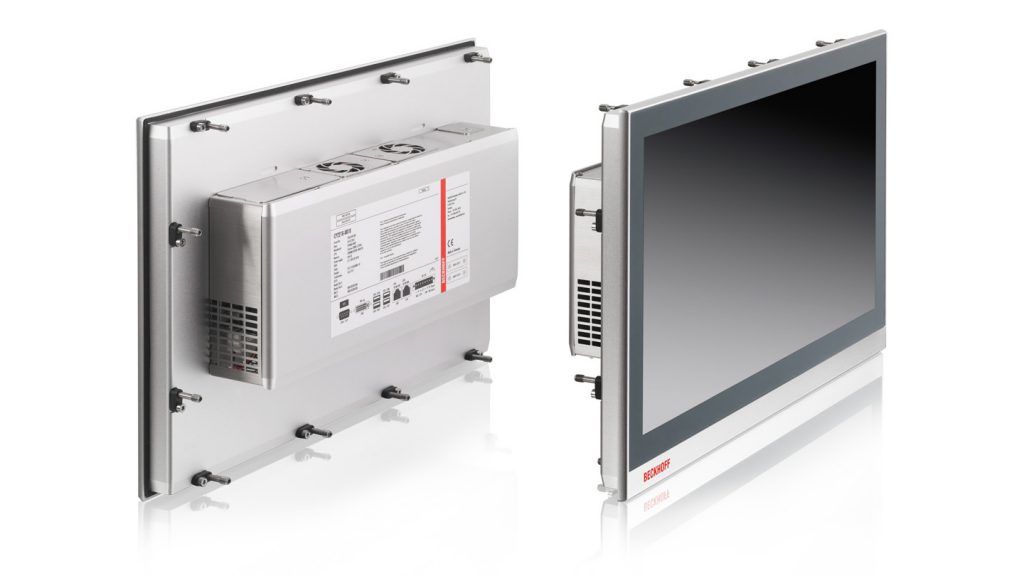

• CP22xx 系列控制柜式面板型 PC，搭載先進的 Intel^? Core-i 處理器
• CP37xx 系列 IP 65 面板型 PC，適用于中等規?？刂迫蝿?wù)
• CPX37xx 系列防爆面板型 PC
• CP32xx 系列 IP 65 面板型 PC，搭載先進的 Intel^? Core-i 處理器

此外， 所有型號和屏幕尺寸都可根據客戶具體需求定制 。

最新的 PC 技術和控制組件長期可供貨性之間的平衡

不同外觀和樣式的控制面板加上其所使用的軟件是廣泛多樣的自動化任務的核心，比如設備控制、過程控制和物流系統控制、設備部件的聯網、數據采集以及圖像處理?；?PC 的控制技術可為傳統的控制任務提供出色的可擴展性和靈活性，因此，它也逐漸替代了硬件 PLC，得到廣泛應用。

單點觸控技術為長期可用性保駕護航

盡管由于數字化技術的普及應用，先進的多點觸控操作應用場景已經成為工業應用中不可或缺的一部分，但單點觸控應用仍有很大的市場空間。這些應用往往借助于電阻式觸摸屏技術實現。而倍福已經在大量的單點觸控面板中成功使用此項技術 20 多年。

CP6906/CP6900 系列設備特別適用于價格敏感型應用。倍?？蔀榭蛻籼峁└鞣N型號的控制面板：

• 尺寸 7 到 19 英寸
• 4:3/5:4 或?qū)捚粮袷?/li>
• 各種連接技術：DVI/USB，適用于 PC 和控制面板之間的距離最遠 5 米；DVI/USB-Extended，適用于距離最遠 50 米
• 適合控制柜安裝或安裝臂安裝的型號
• 標準型號或定制型號

單點觸控技術

倍福僅為 CP6xxx 和 CP7xxx 系列控制面板精心挑選了具有長期可用性的單點觸摸屏，可以滿足工業領域?qū)C(jī)械穩定性、惡劣環境條件、精確操作和優雅設計等方面的高要求。這樣可為用戶的投資安全提供有力保障：即使在今天，用戶仍然可以在改造現有設備或安裝新設備時使用傳統的 4:3 格式觸摸屏?？刂破魇褂玫闹靼迦慷加杀陡Ｗ灾餮邪l(fā)和生產，從而構成一套完整、性能穩健的控制系統，即使在惡劣環境中也能確保很高的操作舒適性。

堅固的外殼技術與現代化的高端設計相結合

作為基于 PC 的自動化技術的先驅，倍福對其產品質量和現代化設計提出了最高要求。為了兩者兼顧，倍福從上個世紀 90 年代起就開始使用實心鋁作為其控制面板外殼的原材料。鋁具有非常高的機械穩定性、電氣性能和導熱性，其加工工藝簡單，可以實現小批量生產，并可根據客戶具體需求定制。陽極氧化表面處理可確保外殼具有高品質外觀，且堅固耐用。除了鋁之外，不銹鋼也被用作一些行業專用面板的主要材料。

完全匹配的 PC 硬件

倍福憑借自己積累多年的專業知識自主開發和生產主板，其控制面板既可用作純顯示設備（HMI），也可用作完整的面板型 PC。因此，倍?？梢蕴峁╈`活、高性能且可長期供貨的硬件平臺，為用戶創造競爭優勢。不同的產品系列適用于不同的應用，例如：

• CP6906/CP6900 適合控制柜安裝的“經濟型”控制面板
• CP69xx 系列適合控制柜安裝的控制面板有多種型號可選
• CP79xx IP 65 級控制面板的前面板上有各種按鈕布局可選

此外，所有型號和尺寸都可根據客戶具體需求定制。

連接技術

數字視頻接口（DVI）是一種與 VGA 接口相似的后續產品，它以數字方式將 PC 圖像傳輸給顯示器。通用串行總線（USB）可將輸入設備和驅動器連接至 PC。得益于 DVI/USB-Extended 技術，“經濟型”控制面板與 PC 之間的距離最遠可達 50 米。除了顯卡或帶 DVI 輸出的主板以及每塊主板上配備的 USB 端口之外，PC 中無需再安裝其它插卡。

CP69xx 系列適合控制柜安裝的控制面板通過標準的 USB 和 DVI 接口連接，同時還配備一個工業級 24 V 電源接頭。位于面板背部的雙口 USB 插槽可連接鍵盤、鼠標、USB 記憶棒或 CD/DVD 驅動。符合 USB 1.1 接口標準的 USB Extended 傳輸率最高為 12 MBit/s。

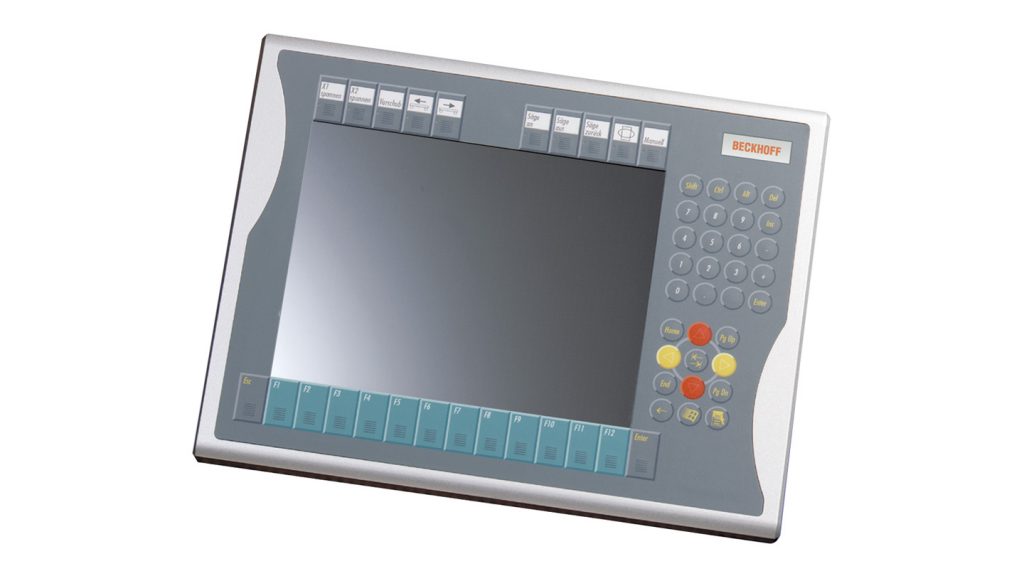

防護等級為 IP 65 的 CP79xx 系列控制面板配備 IP 65 圓形接口，用于傳輸 USB 和 DVI 信號以及供應 24 V 電。得益于 DVI/USB-Extended 技術，控制面板與 PC 之間的距離最遠可達 50 米。DVI 圖像信號直接通過一根 DVI-E 線從 PC 傳輸。

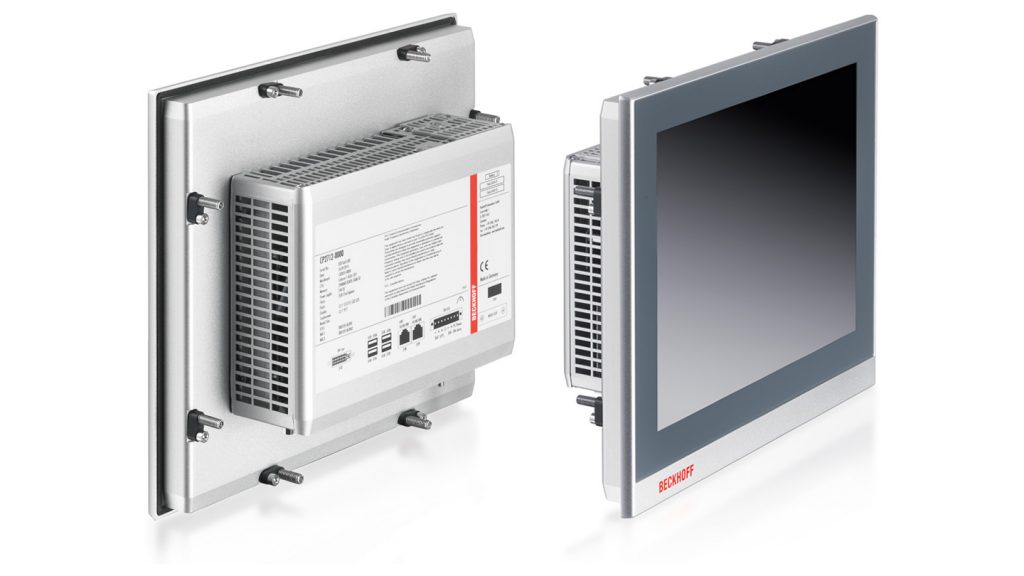

CP27xx 系列適合控制柜安裝的面板型 PC 是將多點觸控的現代操作理念和具有時代感的優雅設計完美結合的產物。它專為安裝在控制柜正面而設計。CP27xx 系列將可靠的 Beckhoff 控制面板設計與先進的工業 PC 技術融為一體，可為各種應用場合配置合適尺寸的顯示器。CP27xx 系列工業 PC 配備 3.5 英寸高度集成的主板，若結合在 Windows?7 Professional、Windows?7 Ultimate、Windows Embedded Standard 7 或 Windows Embedded Compact 7 下運行的的高性能 TwinCAT 自動化軟件，CP27xx 系列可為機械制造和設備工程應用提供一個功能強大的平臺。

性能可擴展

CP27xx 系列面板型 PC 可以使用 Intel? Celeron? ULV 1.4 GHz 或 Intel?Atom 多核處理器，可以配備一或兩塊 CFast 卡。它的主板上集成了 RAID 控制器，可以鏡像兩個相同 CFast 卡。

極高的數據可用性和安全性

CP27xx 采用的是 24 V DC 電源模塊，也可選擇配備不間斷電源（1 秒鐘 UPS）為其供電。電池組可以從外部進行連接，安裝在靠近 PC 的 DIN 導軌上。

組件便于拆裝

數據介質和系統時鐘用的鋰電池可從后面拆裝。

中央 EtherCAT 控制

由于 CP27xx 配備有兩個獨立的 Ethernet 接口，因而它十分適合作為一個緊湊型中央處理單元，用于 EtherCAT 控制系統。也可選擇配備第三個以太網接口。

靈活的擴展選項

使用一個可選的 PCIe 板卡插槽可以對 PC 進行擴展，例如，使用額外的 Ethernet 接口。

核心優勢：倍福工業 PC

倍福是基于 PC 的自動化技術的先驅者之一，早在 1986 年，倍福的第一套 PC 控制系統就已問世。如今，倍福已將積累多年的專有技術應用到工業 PC 中。在工業 PC 的開發和設計方面，倍福產品理念的重要一點就是使用最先進、最高性能的組件和處理器。近年來，倍福一直堅持不懈地致力于自主技術研發和產能擴容，包括生產專用主板，確保組件可長期供應和配置的靈活性，能夠根據客戶具體需求調整，倍福目前已成為全球領先的工業 PC 制造商之一。
