集成多功能 I/O 接口的小型控制器

CX7000 嵌入式控制器的推出標志著 TwinCAT 軟件環境也能用于緊湊型控制器，CX70xx 系列嵌入式控制器搭載 ARM Cortex-M7 處理器 （32 位，480 MHz），具有體積小，成本低，但處理能力更出色的特點。此外，它可以充分利用 TwinCAT 3 軟件的所有優點，但結構非常緊湊，尺寸僅為 49 mm x 100 mm x 72 mm ，確?；?PC 的控制技術具有高可擴展性，適合用于需要占地面積特別小的小型控制器應用場合。

CX70xx 直接集成了多功能 I/O 通道：

• 8 個數字量輸入，24 V DC，濾波 3 ms，type 3
• 4 個數字量輸出，24 V DC， 0.5 A，單線制

用戶可以使用 TwinCAT 3 將這些集成的多功能 I/O 配置成其它操作模式，從而能夠使用高速計算或處理模擬量值選項：

• 計數器模式：1 x 150 kHz 數字量計數器輸入，1 x 數字量輸入用作加/減計數器，2 x 數字量計數器輸出
• 增量編碼器模式：2 x 250 kHz 編碼器信號數字量輸入，2 x 數字量編碼器輸出
• 模擬量信號模式：2 x 數字量輸入被配置為 0…10 V 模擬量輸入，12 位
• PWM 信號模式：2 x 數字量輸出被配置為 PWM 信號

如果用戶需要處理其它電氣信號類型，則可以根據具體需求添加 EtherCAT 端子模塊或總線端子模塊的方式擴展 CX7000，也可以直接插接其它 I/O 端子模塊。

CX7000 配備 512 MB MicroSD 閃存（可選擇擴展至 1、2、4 或 8 GB）。一個以太網接口（10/100 Mbit/s，RJ45）用作編程接口。因此，節省空間的 CX70xx 非常適合用作經濟、獨立且結構緊湊的控制器。對于 CX7080 ，可以使用一個附加的串口（RS232/RS485）連接顯示器、掃描儀或稱重系統等外圍設備。該系列控制器可以在 -25 …+60 °C 的寬溫范圍內運行，能夠應用于極端氣候環境。

具有更高算力的緊湊型控制器

倍福支持多種總線系統，并為緊湊型控制器市場領域提供非常高的開放性。CX8100 系列嵌入式控制器是 CX8000 系列的升級版，搭載處理速度更快的處理器，支持使用 TwinCAT 3 進行編程，且主存儲器容量更大。

• TwinCAT 3 的性能等級為 20
• 搭載時鐘頻率為 800 MHz 的 ARM Cortex A9 處理器，配備 512 MB RAM
• 配備 microSD 卡，最大 8 GB
• 內置1 秒鐘 UPS

TwinCAT 3 產品系列具有強大的面向?qū)ο蟮木幊棠芰Γ碛蟹N類豐富的軟件組件（功能組件），可為用戶帶來競爭優勢。它們具有性價比高的特點，適用于 CX8100 設備平臺。CX8100 系列內置了用于保存持久性數據的 1 秒鐘 UPS，并且能夠自動識別 E-bus/K-bus。

該系列控制器可以在 -25 …+60 °C 的寬溫范圍內運行，能夠應用于極端氣候環境。

CX8100 系列產品擁有自己的實時驅動程序，因此可以減少抖動，顯著提升分布式時鐘應用的性能。EtherCAT 從站 CX8110 、用于串口通訊協議的 CX8180 、用于不同以太網協議的 CX8190 和用于 BACnet 協議的 CX8191 被作為現場總線接口推出，未來將推出對 PROFINET、CANopen、PROFIBUS 等現場總線和通訊系統進行擴展。

適用于各種應用場景的緊湊型 PC 控制器

CX9020 是一款適合 DIN 導軌安裝的緊湊型以太網控制器，搭載 1 GHz ARM Cortex-A8 處理器。CPU 模塊中直接集成了可以連接倍福 I/O 系統的接口。

該系列具有自動識別總線系統（E-bus 或 K-bus）的功能，并能夠自動切換到相應的工作模式。CX9020 配備 1 個 CPU、2 個 microSD 卡插槽、內置 RAM 和 128 kB NOVRAM 作為非易失性存儲器。標配還包括 2 個交換式 RJ45 接口、4 個 USB 2.0 接口和 1 個 DVI-D 接口。RJ45 接口與一個內置交換機相連，用戶可以在不使用額外以太網交換機的情況下簡便地創建線型拓?fù)浣Y(jié)構。

CX9020 的操作系統是 Microsoft Windows Embedded Compact 7。TwinCAT 自動化軟件將 CX9020 轉換為一臺性能強大的 PLC 和運動控制系統，可以在有或者無可視化的情況下進行操作。在訂購這一系列嵌入式控制器時，可以選擇配備現場總線接口、串口或音頻接口。

該系列控制器可以在 -25 …+60 °C 的寬溫范圍內運行，能夠應用于極端氣候環境。

針對 PLC 和運動控制應用的高性價比產品

CX5140 系列 DIN 導軌安裝式無風扇嵌入式控制器搭載 Intel Atom 多核處理器。該系列有三種設備類型，每個類型的處理器、RAM 大小和外殼尺寸都不同。

CX5140 嵌入式控制器進一步完善了現有的基于第一代 Intel Atom 處理器的 CX5000 系列。相比較而言，新的處理器性能要高很多：亂序執行指令和 22 納米制造工藝在提升時鐘頻率同時降低了功耗。

• CX5120：Intel Atom^? 處理器，1.46 GHz，單核
• CX5130：Intel Atom^? 處理器，1.75 GHz，雙核
• CX5140：Intel Atom^? 處理器，1.91 GHz，四核

CX5100 系列配有固定數量的系統接口，基本型號中的系統接口數量與先前的 CX5000 系列相同。CX5100帶有 2 個獨立的 Gigabit 以太網端口和 4 個 USB 2.0 接口，它可以通過 DVI-D 接口連接倍?？刂泼姘寤蛏逃?DVI 或 VGA 顯示器。CX5100 系列與 CX5000 有同樣緊湊的結構設計；但無法像 CX2000 系列一樣在左側擴展模塊。我們可以根據需要在出廠前給 CX5100 的選項接口配置不同的接口：例如一個串口（RS232/RS422/RS485）或一個用于實現主站或從站功能的現場總線接口。如果選擇配備 EtherCAT 從站選項接口，CX5100 就會在 EtherCAT 網絡內變成一個可編程的分布式控制器。

CX5100 后面連接的 I/O 層既可以是總線端子模塊組成，也可以是 EtherCAT 端子模塊組成。CX5100 系列與所有第二代嵌入式控制器一樣，可以自動識別插接的 I/O 型號。由于它集成了 EtherCAT 接口，因此也提供了更多不同的擴展選項：其它支持 EtherCAT 總線的主站/從站現場總線接口（PROFIBUS、CANopen、DeviceNet，等等）和通訊接口（RS232，RS422/RS485）以及其它信號類型都可以直接作為 EtherCAT 端子模塊連接。

該系列控制器可以在 -25 …+60 °C 的寬溫范圍內運行，能夠應用于極端氣候環境。

操作系統可選擇 Windows Embedded Compact 7，Embedded Standard 7 P，Windows 10 IoT Enterprise 2016 LTSB 或 Windows 10 IoT Enterprise 2019 LTSC。一張位于控制器外殼蓋板下，可拆卸且更換方便的工業級 CFast 卡被用作啟動和存儲介質。CFast 卡可以替代硬盤，即操作系統以及 TwinCAT 和用戶項目都存儲在 CFast 卡中。這樣，在維修時，可以快速更換硬件，或者只需更換 CFast 卡即可在現場更新軟件。CX5100 系列內置的 1 秒鐘 UPS 可確保在 CFast 卡上安全備份持久性應用數據。系統時間和日期通過一個可更換的電池進行緩存。

CX5100 系列嵌入式控制器在價格和性能方面定位比搭載多核處理器的 CX2000 系列嵌入式控制器低一點。如果機器和設備編程人員將搭載 Intel Atom^? 處理器的 CX5100 與 TwinCAT 3 自動化軟件套件結合起來使用，那么，他們現在也可以充分利用多核處理器技術的優勢，將不同的程序段優化分配給各個內核。

搭載 AMD Ryzen 處理器（最高四核）的嵌入式控制器

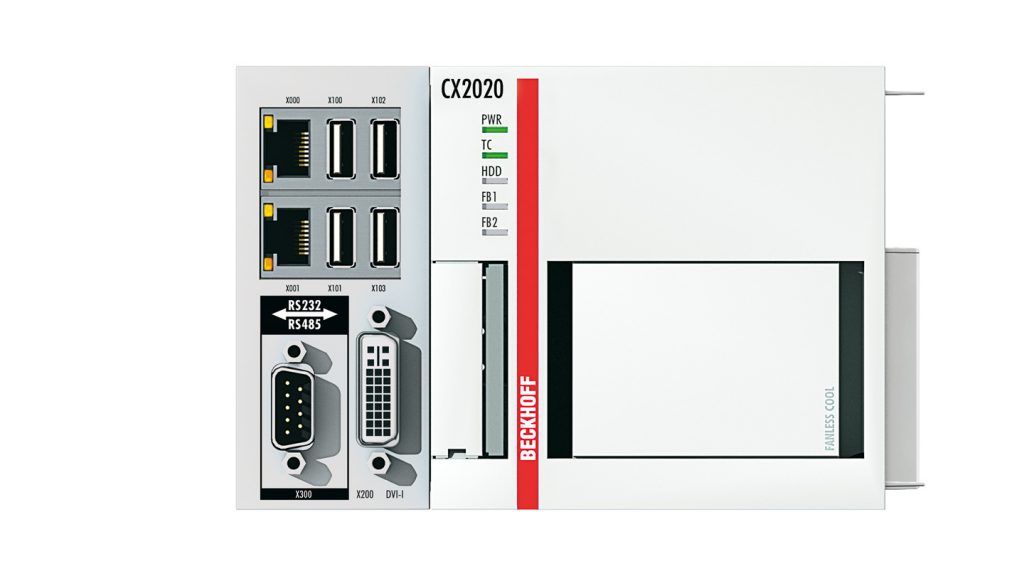

CX2033 和 CX2043 DIN 導軌安裝式嵌入式控制器屬于 CX2000 產品系列，搭載的是 AMD Ryzen 處理器。

CX2033 搭載時鐘頻率為 2.3 GHz 的 AMD Ryzen V1202B 雙核處理器，而 CX2043 搭載的則是時鐘頻率為 3.35 GHz 的 AMD Ryzen V1807B 四核處理器。

CX20x3 系列主要特點包括：

• 搭載高性能多核處理器
• CPU 中集成的 AMD GPU 具有強大的 2D/3D 圖形性能
• 8 GB RAM（可擴展）
• 出色的實時特性（低延遲和低抖動）
• 先進的 32 位或 64 位操作系統
• 全方位支持 TwinCAT 2 和 TwinCAT 3
• 與現有的 CX2000 模塊和組件在機械結構和電子元器件上兼容

CPU 模塊標配包括 2 個獨立的千兆以太網接口和 4 個 USB 3.1 Gen.2 接口。可在出廠前靈活選擇配備 2 個端口、1 個 DVI-D 接口，以及 1 個多選項接口，用于擴展總線接口（如串口，現場總線接口或者第二個視頻接口）。

整個 CX2000 系列都采用模塊化設計，具有高可擴展性。最低配置包含一個基本 CPU 模塊和一個集成 I/O 接口的（CX2100-0xxx）電源模塊，可以直接插接所有系列的 K-bus 端子模塊或 EtherCAT 端子模塊。CX2000 系列的其它組件可通過基本 CPU 模塊兩側的多針端子連接。系統組件是可串聯連接的模塊，寬度為 22 mm 或 22 mm 的數倍寬。

對于電源模塊的選配，可以選擇帶電氣隔離型或者不帶電氣隔離的電源模塊，以及不同功率（瓦特）和不同的 UPS 方案的電源模塊。所有電源模塊都配備有高亮、無眩光 LCD 顯示屏，分兩行（每行 16 個字符）顯示狀態信息。亦可通過編寫應用程序使顯示器顯示本項目中特定的文本。

EtherCAT 用作高速 I/O 系統

嵌入式控制器的開發是以與 EtherCAT 實現高效交互為宗旨，因此，每臺 CX2000 控制內集成一個 EtherCAT 主站，該主站直接連接和識別控制器右側插接的 EtherCAT I/O 模塊，該主站在需要時也可自動切換到 K-bus 端子模塊系統。

基本 CPU 模塊的 2 個以太網端口既可以用于連接標準 IT 設備，也可以用作額外的 EtherCAT 主站接口。如果與 EtherCAT 和 TwinCAT 結合起來使用，則可以實現微秒級的超高速控制過程（XFC 極速控制技術）。

可以將兩個獨立的千兆以太網口中的一個用作冗余端口，以實現 EtherCAT 線纜冗余。此外，配備多選接口中的第二個 EtherCAT 接口 的多個智能控制器可以通過 EtherCAT 網絡進行同步。

PLC、運動控制、插補和可視化

CX20x3 是一款 DIN 導軌安裝式工業 PC，可與 TwinCAT 軟件結合使用，具有與大型工業 PC 相同的功能。多核 CPU 結合 TwinCAT 3，能夠?qū)?PLC 任務可被分配給多個核，從而大大提高了性能。同樣，它可以充分利用所有 TwinCAT 運動控制功能：理論上最多可以控制 256 根軸，并且除了簡單的點到點運動外，它還可以執行“電子齒輪箱”、“電子凸輪”和“飛鋸”等更為復雜的多軸功能。由于 CX20x3 搭載的是高性能處理器，因此它也能夠?qū)崿F(xiàn) 3D 插補軌跡運動和復雜的軸運動。

特別重要的一點是，CX20x3 系列繼續支持（32 位）TwinCAT 2；但該設備系列可以隨時升級到更先進的（64 位）TwinCAT 3。

對于 TwinCAT 2 和 TwinCAT 3，除了執行實時任務控制以外，TwinCAT 實時內核還能夠確保為用戶界面（HMI）留出足夠的時間。集成在 CPU 中的圖形內核的高性能滿足了高級用戶界面的可視化需求。

CX20x3 系列嵌入式控制器也有未安裝操作系統和無 TwinCAT 的型號可提供。

該系列控制器可以在 -25 …+60 °C 的寬溫范圍內運行，能夠應用于極端氣候環境。
